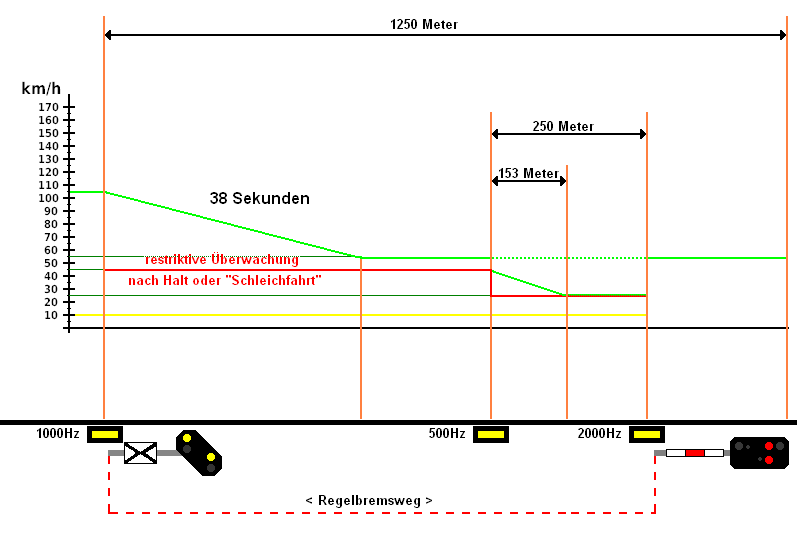

Untere Zugart
Wenn ein Zug über bis zu 65 Bremshundertstel verfügt, dann fährt er in der unteren Zugart.
In der unteren Zugart kann mit maximal 105 km/h gefahren werden.
Die
1000Hz-Überwachung
wurde auf eine Gesamtlänge von 1250m ausgedehnt (angezeigt durch blau blinkenden Leuchtmelder).
Jedoch besteht nach 700 Metern - bei erloschener 1000Hz Beeinflussung - die Möglichkeit, sich aus der Überwachung zu befreien (Bedienung der Freitaste).
Voraussetzung:
Signal zeigt einen Fahrtbegriff größer als 30 km/h und innerhalb der nächsten 550 Meter darf keine erneute 500Hz-Beeinflussung erfolgen.
Die
500Hz-Überwachung
erfolgt auf einer Länge von 250 Metern und läuft in Zugart "U" auf 25 km/h herunter. Anzeige durch roten Leuchtmelder. Befreiung nicht möglich!
Wichtig:
Wird der Zug während einer wirksamen Überwachung angehalten oder wird mindestens 15 Sekunden lang unterhalb
der Umschaltgeschwindigkeit (siehe gelbe Linie im Diagramm!) gefahren, so werden die 1000Hz- und die 500Hz Überwachungskurven abgesenkt:
1000Hz Überwachung auf 45 km/h
500Hz Überwachung auf 25 km/h
"restriktive Überwachung"
Beginnen wir mit einem Beispiel:

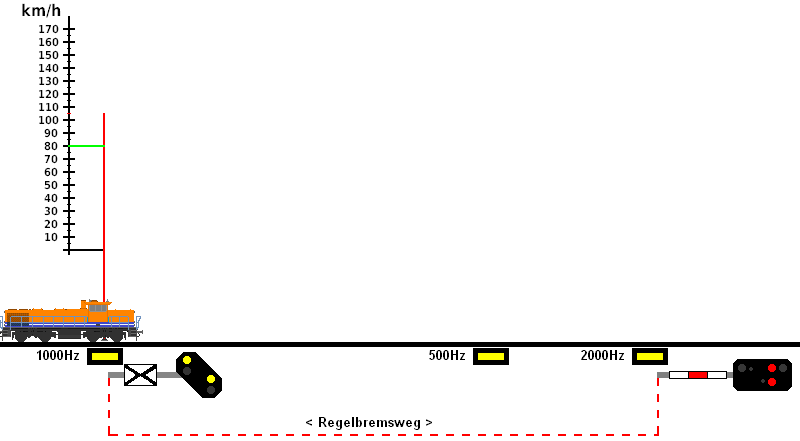

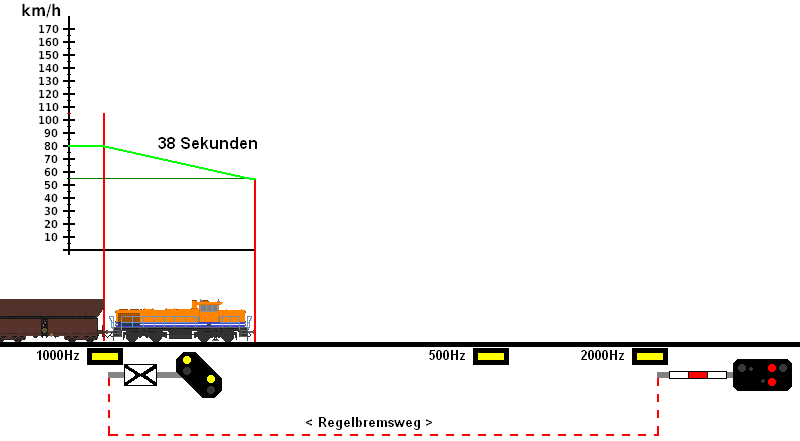

Unser Zug passiert mit seiner Höchstgeschwindigkeit von 80 km/h das Vorsignal, welches "Halt erwarten" zeigt.
Der Triebfahrzeugführer Bedient die Wachsamkeitstaste.
Der Leuchtmelder für den 1000Hz Magneten leuchtet auf und der Leuchtmelder "55" beginnt zu blinken.
Direkt nach Überfahren des 1000Hz Magneten hat der Triebfahrzeugführer 38 Sekunden Zeit,
seine Geschwindigkeit unter 55 km/h zu senken (Die Überwachungskurve läuft von 80 auf 55 ab!)

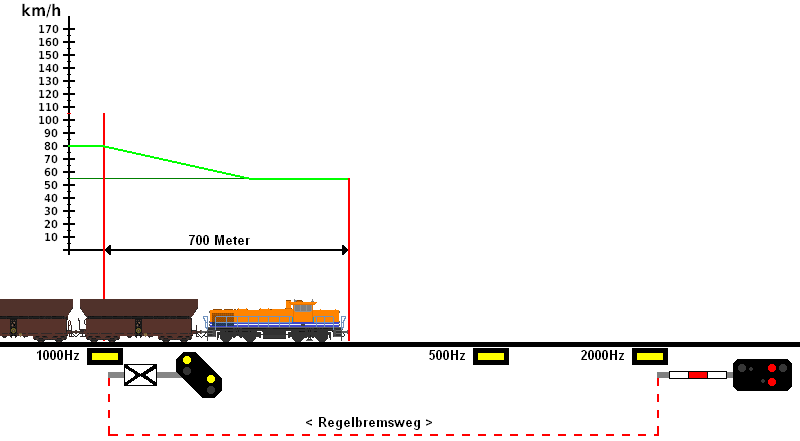

Der Leuchtmelder 1000Hz leuchtet auf, bis eine Strecke von 700 Metern zurückgelegt ist.
Nach diesen 700 Metern erlischt der gelbe Leuchtmelder "1000Hz". Der Leuchtmelder "55" behält das Blinken bei.
Die Überwachungsgeschwindigkeit beträgt immernoch 55 km/h!

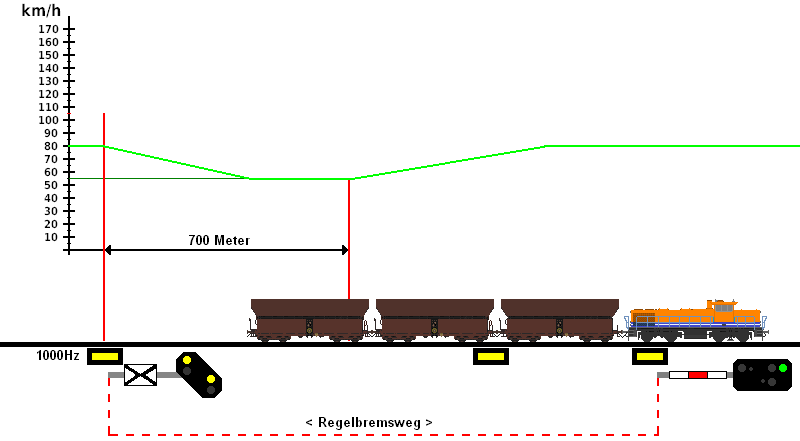

Sollte das Signal nun auf Fahrt gehen,
kann der Triebfahrzeugführer sich aus dieser Überwachung mit der Frei-Taste befreien und die erlaubte Geschwindigkeit wieder aufnehmen.
Gehen wir wieder einen Schritt zurück...
Nach diesen 700 Metern erlischt der Leuchtmelder für den 1000Hz Magneten. Der Leuchtmelder "55" behält das Blinken bei.
Die Überwachungsgeschwindigkeit beträgt immernoch 55 km/h!
Signal bleibt auf "Halt"!

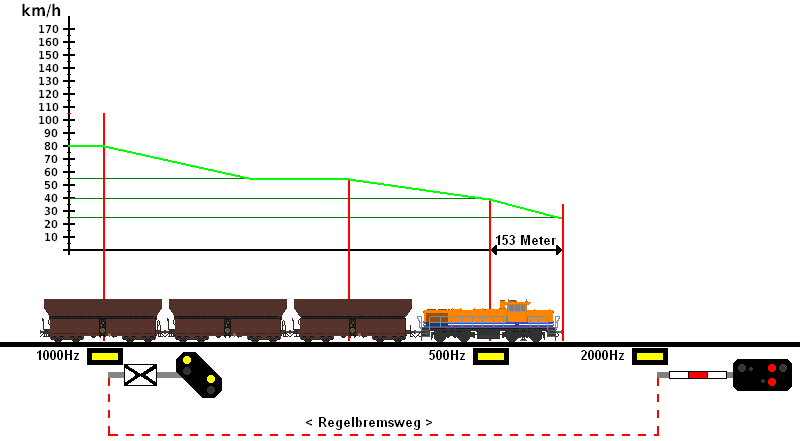

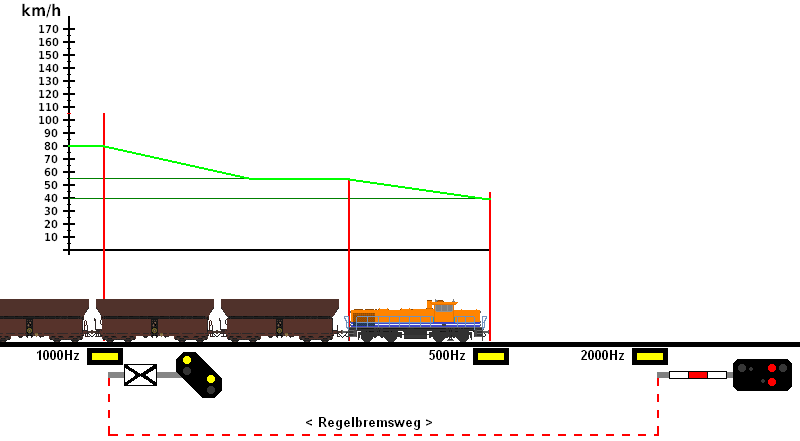

Nun muss die Geschwindigkeit bis zum aktiven 500Hz Magneten unter 40 km/h gesenkt werden.
Beim Überfahren des 500Hz Magneten hört auf der Führerraumanzeige
der Leuchtmelder 55 auf zu blinken und der Leuchtmelder "500Hz" beginnt aufzuleuchten.
Auf den nächsten 153 Metern muss die Geschwindigkeit unter 25 km/h gesenkt werden.

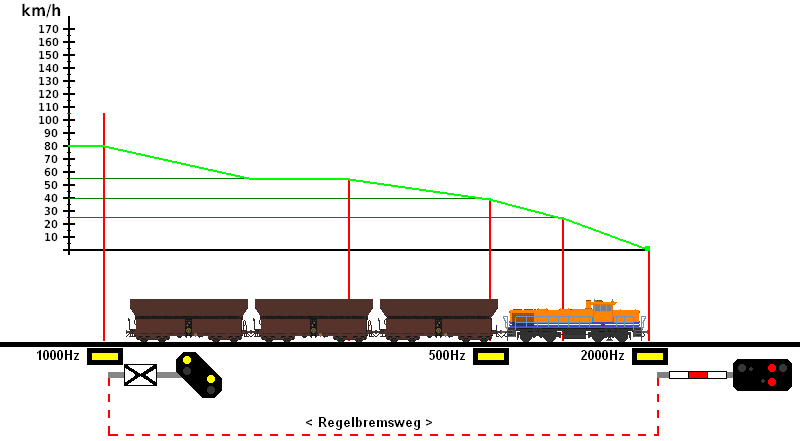

Mit diesen 25 km/h kann nun auf das haltzeigende Signal eingebremst werden.
15 Sekunden nachdem man unter 10 km/h gefahren ist (Schleichfahrt) bzw. vor dem Signal hält, beginnt die restriktive Überwachung.
Falls nun gegen das haltzeigende Signal angefahren werden sollte, ermöglicht das System lediglich eine Vmax von 25 km/h.
Die 500 Hz Beeinflussung läuft auf 250 Metern. Danach erlischt der 500 Hz Leuchtmelder.
Maximale Geschwindigkeit jetzt beim Wechselblinken: 45 km/h!
Nun kann man sich aus der restriktiven Beeinflussung befreien und die zulässige Höchstgeschwindigkeit wieder aufnehmen.
Wird nach dem Tasten am 1000 Hz Magneten innerhalb der 700 Meter gehalten oder unter der Umschaltgeschwindigkeit gefahren,
so fällt auch die 1000 Hz Überwachung in die die Restriktive Überwachung. Maximale Geschwindigkeit sind nun 45 km/h!
der 1000 Hz Leuchtmelder leuchtet auf, bis die 700 Meter ausgefahren sind. Danach erlischt er.
Aus dieser Überwachung darf man sich nun befreien,
wenn (wie oben gesagt) das Hauptsignal einen Fahrtbegriff größer 30 km/h anzeigt und innerhalb der nächsten 550 Meter keine erneute Beeinflussung erfolgt.

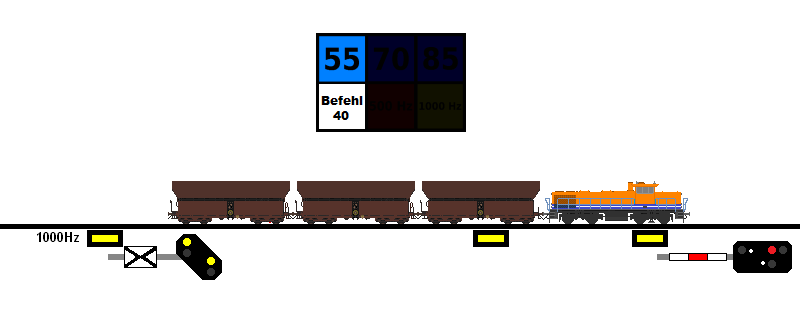

Muss ein aktiver 2000Hz-Gleismagnet überfahren werden (z.B. bei Signalstellung Hp 0 + Sh 1 oder bei einem gestörten Hauptsignal),
muss bei der Überfahrt des betreffenden Magneten die Befehlstaste (BT) eingelegt werden. Im Leuchtmelderblock leuchtet dann bei der Überfahrt
der weiße Leuchtmelder "Befehl 40" auf. Die maximal technisch mögliche Geschwindigkeit bei Überfahrt beträgt 40 km/h.
