Signal Wn 2

(1)
Bedeutung
Gebogener Zweig.

(2)
Beschreibung
Von der Weichenspitze oder vom Herzstück aus gesehen.

Formsignal:
Ein weißer Pfeil oder Streifen auf schwarzem Grund zeigt entsprechend der Ablenkung schräg nach links oder rechts aufwärts.

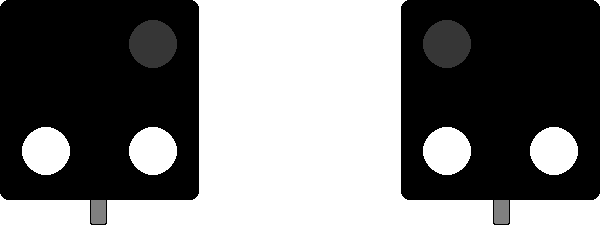

Lichtsignal:
Zwei nebeneinander stehende weiße Lichter.





(3)
Innenbogenweichen
Bei Innenbogenweichen zeigt das Signal den Fahrweg durch den stärker gebogenen Zweig an.

(4)
Außenbogenweichen
Bei Außenbogenweichen wird in beiden Stellungen das Signal Wn 2 verwendet, wobei der Pfeil je nach
der Richtung des abzweigenden Gleises nach links oder rechts schräg aufwärts zeigt.

(5)
Vom Herzstück aus gesehen

Formsignal:
Vom Herzstück aus gesehen: (bei einfachen Weichen und Innenbogenweichen) Eine runde weiße Scheibe auf schwarzem Grund.




(6)
Außenbogenweichen

Formsignal:

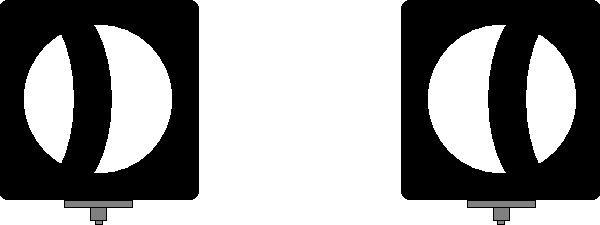

Vom Herzstück aus gesehen: (bei Außenbogenweichen) Eine nach links oder rechts
geöffnete Sichel auf runder weißer Scheibe mit schwarzem Grund.




(7)
Bei Fahrten aus dem linksseitigem Gleis ist die Sichel nach links,
für Fahrten aus dem rechtsseitigem Gleis ist die Sichel nach rechts geöffnet.
