Signal Zs 3 - Geschwindigkeitsanzeiger
(1)
Bedeutung
Die durch die Kennziffer angezeigte Geschwindigkeit darf vom Signal ab
im anschließenden Weichenbereich nicht überschritten werden.
(2)
Beschreibung
Beschreibung Formsignal:

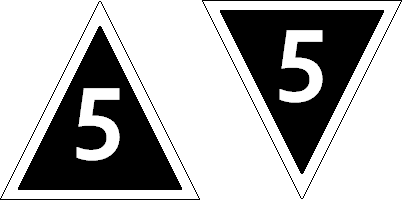

Eine weiße kennziffer auf dreieckiger schwarzer Tafel mit weißem Rand.
Beschreibung Lichtsignal:
Eine weiß leuchtende Kennziffer.
(3)
Die gezeigte Kennziffer bedeutet, dass der 10fache Wert in km/h als Fahrgeschwindigkeit zugelassen ist.
(4)
Signal zs 3 an Blocksignalen
Das Signal wird auch an Blocksignalen selbsttätiger Blockstellen (Sbk) angewendet, wenn das nächste Signal im verkürzten Bremswegabstand folgt.
In diesem Falle gilt die angezeigte Geschwindigkeit bei Vorbeifahrt der Spitze des Zuges am Signal.
(5)
Stumpfgleise oder kein ausreichender Durchrutschweg
Die Kennziffer 3 kann anzeigen, das in ein Stumpfgleis einfgefahren wird oder das ein ausreichender Durchrutschweg fehlt.
Die Kennziffern 1 und 2 können anzeigen, dass besonders früh zu halten oder in ein besetztes Gleis einzufahren ist.
(6)
Alleinstehendes Signal Zs 3
Wird innerhalb des anschließenden Weichenbereichs durch ein Signal Zs 3 eine andere Geschwindigkeit angezeigt, gilt diese bis zum Ende des Weichenbereichs.
Eine durch Hauptsignal oder Signal Zs 3 vorgeschriebene Geschwindigkeitsbeschränkung kann durch ein alleinstehendes Signal Zs 3
bereits vor dem Ende des anschließenden Weichenbereichs geändert werden.
(7)
Beleuchtung
Das Formsignal ist rückstrahlend oder bei Dunkelheit beleuchtet, es kann bis auf Weiteres nicht nicht rückstrahlend oder beleuchtet sein.
Formsignal an Lichthauptsignalen
Das Formsignal an Lichthauptsignalen zeigt mit der Spitze nach oben.
(8)
Originalbilder
Zum Öffnen der Galerie bitte Bild anklicken!
(9)
Verweis zum Fachthema "anschließender Weichenbereich"
